| 모델 번호: | JC2432S024R |
| 모크: | 300 |
| 가격: | ￥42/PCS |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 일 |

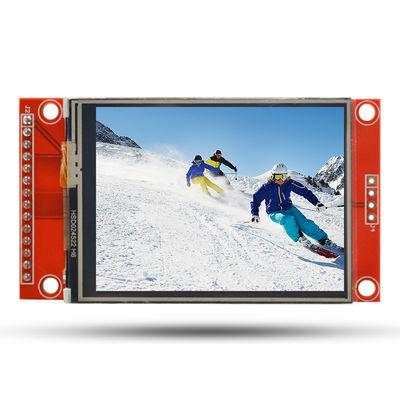

2.4 저항력이 있는 터치 SPI LCD TFT 모듈 2.4 " 240*320 ILI9341 TFT 디스플레이 모듈 스마트 디스플레이 화면으로 조금씩 움직이세요
| 이름 | 매개 변수 |
| SKU | JC2432S024R |
| 표시색 | RGB 65K 색 |
| 터치 방식 | 저항 터치 |
| 화면 크기 | 2.4(inch) |
| 타입 | TFT |
| 구동기 집적회로 | ILI9341 |
| 결의안 | 240*320 (화소) |
| 모듈 인터 페이스 | 4 와이어 SPI |
| 활성 영역 | 48.96(L))X36.72(W)MM |

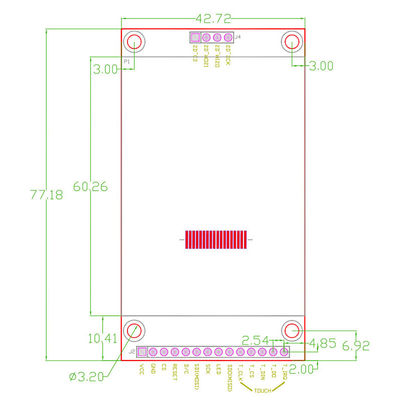

| 외형 칫수 | 77.18(L)X42.72(W)MM |
| 작동 온도 | -20C~60C |
| 저장 온도 | -30C~70C |
| 동작 전압 | 3.3V |
| 시각 | 12시 시 |
| 제품 중량 (포함하는 패키지) | 40(g) |

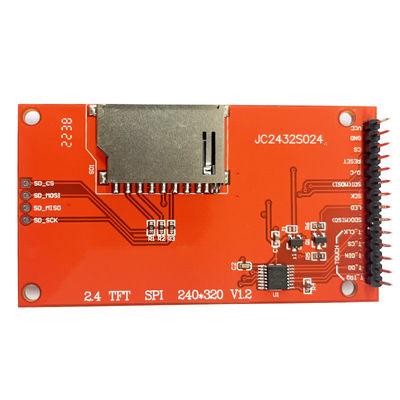

| 수 | 핀 브랜드 | 핀 설명 |
| 1 | VCC | 5.0 전원 입력 |
| 2 | 국민 총수요 | 전력 접지 |
| 3 | CS | LCD 칩 선택 신호, 부 논리 |
| 4 | 나머지 | LCD 재설정 신호, 낮은 수준 리셋 |
| 5 | D/C | 명령 레지스터 선택 |
| 6 | SDI(몰리브덴 실리사이드층) | 제어 데이터 전송 |
| 7 | SLK | 클럭 신호 |
| 8 | 이끌립니다 | 배경 조명 조절, 높은 수준 조명이 3.3V에 연결되었습니다 |
| 9 | SDO(미소 된장국) | SPI 버스 독출 데이터 신호 |
| 10 | t_clk | 터치 SPI 버스 클럭 신호 |
| 11 | t_cs | 터치 스크린 칩 선택 신호, 로-레벨은 가능하게 합니다 |
| 12 | t_din | 터치 SPI 버스 입력 |
| 13 | t_do | 터치 SPI 출력된 버스 |
| 14 | t_irq | 터치가 발견되는 터치 스크린 분할 신호, 낮은 수준 |
