| 모델 번호: | JC3248S035C |
| 모크: | 300 |
| 가격: | ￥79/PCS |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 일 |

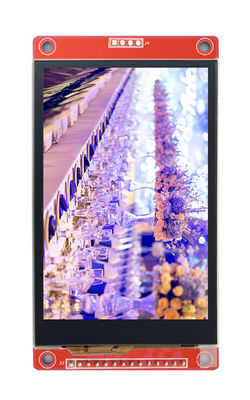

3.5 인치 용량 성 터치 SPI LCD TFT 모듈 TFT 디스플레이 모듈 3.5 인치 480*320 SPI 패널 드라이버 IC ILI9488 지원
51 mcu, stm32 mcu, arduino 샘플 프로그램을 제공하고 다운로드 링크를 브라우저에 복사하여 정보를 다운로드하십시오.
JC3248S035C는 정전식 터치가 있는 SPI 모듈입니다.터치 칩은 멀티 터치를 지원하고 강력한 간섭 방지 기능이 있는 GT911을 사용합니다.일부 산업 현장에서 널리 사용됩니다.LCD 모듈은 4-wire SPI 통신 방식을 사용하며 320x480 해상도와 터치 기능(옵션)의 ILI9488 드라이버 IC를 탑재하고 있습니다.모듈에는 LCD 디스플레이, 백라이트 제어 회로 및 터치 스크린 제어 회로가 포함됩니다.
| 이름 | 모수 |
| SKU | JC3248R035C |
| 디스플레이 색상 | RGB 65K 색상 |
| 터치 모드 | 정전식 터치 |
| 화면 크기 | 3.5(인치) |
| 유형 | TFT |
| 드라이버 IC | ILI9488 |
| 해결 | 320*480(픽셀) |
| 모듈 인터페이스 | 4선 SPI |
| 활성 영역 | 73.44(세로)X48.96(세로)MM |
| 외형치수 | 99.0(세로)X54.9(세로)MM |
| 작동 온도 | -20℃~60℃ |
| 보관 온도 | -30℃~70℃ |
| 작동 전압 | 3.3V |
| 시야각 | 12시 |
| 제품 중량(패키지 포함) | 58(g) |
| 숫자 | 핀 라벨 | 핀 설명 |
| 1 | VCC | 5.0 전원 입력 |
| 2 | GND | 전원 접지 |
| 삼 | 씨에스 | LCD 칩 선택 신호, 액티브 로우 |
| 4 | 나머지 | LCD 리셋 신호, 로우 레벨 리셋 |
| 5 | DC | 제어 레지스터 선택 |
| 6 | SDI(모시) | 제어 데이터 전송 |
| 7 | SCK | 클록 신호 |
| 8 | 주도의 | 백라이트 제어, 높은 수준의 조명, 3.3V에 연결 |
| 9 | SDO(미소) | SPI 버스 읽기 데이터 신호 |
| 10 | C_SCL | 정전식 터치 I2C 버스 클록 신호 |
| 11 | C_RST | 정전식 터치스크린 리셋 신호, 로우 레벨 인에이블 |
| 12 | ||
| 13 | C_SDA | 정전식 터치 I2C 버스 데이터 포트 |
| 14 | C_INT | 정전식 터치 스크린 인터럽트 신호, 터치가 감지되면 낮은 수준 |
