| 모델 번호: | JC2424S012N |
| 모크: | 300 |
| 가격: | ￥42/PCS |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 일 |

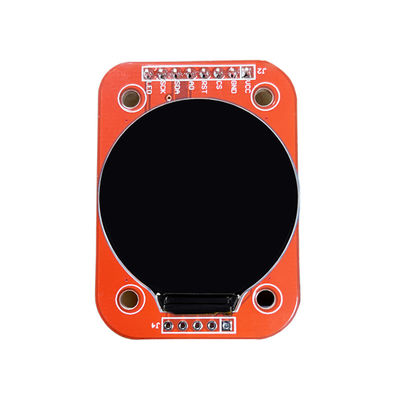

1.28 인치 TFT LCD 디스플레이 모듈 1.28은 " 가득 찬 IPS 240*240 GC9A01 드라이버 4 와이어 SPI 인터페이스 240x240 결의안을 둥글게 합니다
51 MCU, stm32 MCU를 제공하고 정보를 다운로드하기 위해 다운로드 링크를 브라우저로 복사하세요 :
GC9A01 제어기는 132*162와 48114 바이트 그램의 최대 해상도를 지지합니다. 그것은 또한 8비트를 지원합니다, 9개 비트와 16개 비트와 18개 비트가 포트 데이터 버스를 평행시킵니다. 그것은 또한 3개 와이어와 4 와이어 SPI 직렬 포트를 지원합니다. 병렬 제어가 수많은 입출력 포트를 요구하기 때문에, 가장 공통은 SPI 직렬 포트 제어입니다. GC9A01이 또한 65K, 262K 알지비 화면 출력 장치를 지원합니다, 표시색이 매우 부유한 반면에, 지지하는 회전식 디스플레이와 스크롤은 드러내고 비디오가 재생시키고 다양한 방법으로 전시합니다.
● 1.28 인치 컬러화면이 65K 칼라 디스플레이를 지원하고 짙은 색 ·를 드러냅니다
● 240X240 결의안이 display·를 깨끗이 합니다
● IPS 유리, 전체 보기는 ·를 드러냅니다
● 라운드 디스플레이 화면, 좋은 디스플레이 효과 ·
● 일련인 SPI를 사용하는 것 버스를 탑니다, 단지 display·를 밝히는데 소수의 IO가 걸립니다
SD 카드 slot·에서의 실험을 확대하도록 쉬운 ●
● 군등급은 기준을 처리합니다, 장기 스테이블이 ·로 일합니다
●는 근본적 드라이버 기술적 support·를 제공합니다
| 이름 | 매개 변수 |
| SKU | JC2424S012N |
| 표시색 | RGB 65K 색 |
| 터치 방식 | 터치 없이 |
| 화면 크기 | 1.28(inch) |
| 타입 | TFT |
| 구동기 집적회로 | GC9A01 |
| 결의안 | 240*240 (화소) |
| 모듈 인터 페이스 | 4 와이어 SPI |
| 활성 영역 | 32.4(L)X32.4(W)MM |
| 외형 칫수 | 50.0(L)X36.0(W)X3.1(H)MM |
| 작동 온도 | -20C~60C |
| 저장 온도 | -30C~70C |
| 동작 전압 | 3.3V |
| 시각 | IPS 전체 보기 |
| 제품 중량 (포함하는 패키지) | 13(g) |
| 수 | 핀 브랜드 | 핀 설명 |
| 1 | VCC | 5.0 전원 입력 |
| 2 | 국민 총수요 | 전력 접지 |
| 3 | CS | LCD 칩 선택 신호, 부 논리 |
| 4 | 나머지 | LCD 재설정 신호, 낮은 수준 리셋 |
| 5 | A0 | 명령 레지스터 선택 |
| 6 | SDA | 제어 데이터 전송 |
| 7 | CLK | 클럭 신호 |
| 8 | 이끌립니다 | 3.3V에 연결됩니다 |
