| 모델 번호: | JC3248R035R |
| 모크: | 300 |
| 가격: | ￥65/PCS |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 일 |

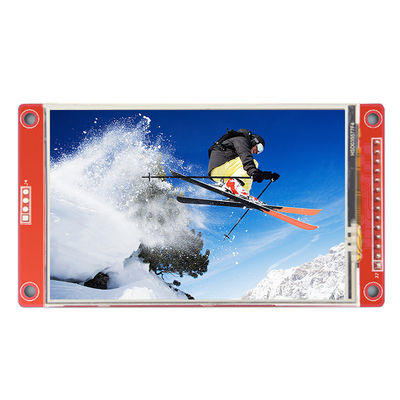

3.5 저항력이 있는 터치 SPI LCD TFT 모듈 TFT 디스플레이 모듈 3.5 인치 480*320 SPI 판넬 드라이버 IC ILI9488 지원으로 조금씩 움직이세요
51 MCU, stm32 MCU, 아두이노 샘플프로그램을 제공하고 정보를 다운로드하기 위해 다운로드 링크를 브라우저로 복사하세요 :
LCD 모듈 하드웨어 회로는 두 파트를 구성합니다 : LCD 디스플레이 제어 회로와 배경 조명 조절 회로.
핀 통제와 자료 전달핀을 포함하여 제어 회로가 익숙한 LCD 디스플레이는 LCD의 핀을 제어합니다.
터치 화면 제어 회로는 상응한 터치 화면 터치를 제어하고 대등한 읽기 (선택적인 터치 스크린)을 접촉할 수 있습니다.
제어 회로가 익숙한 백라이트는 ON과 OFF라는 것 백라이트를 제어합니다. 물론, 백라이트가 제어되도록 요구되지 않으면, 백라이트 콘트롤 핀은 직접적으로 회로를 사용하지 않고 3.3V 전원 공급기에 연결될 수 있습니다.
LCD 모듈은 320x480과 터치 기능의 결의안과 ILI9488의 구동기 집적회로와 4가지 와이어 SPI 통신 방식을 (선택적) 이용합니다. 모듈은 LCD 디스플레이, 백라이트 제어 회로와 터치 스크린 제어 회로를 포함합니다.
| 이름 | 매개 변수 |
| SKU | JC3248R035R |
| 표시색 | RGB 65K 색 |
| 터치 방식 | 저항력이 있는 터치 |
| 화면 크기 | 3.5(inch) |
| 타입 | TFT |
| 구동기 집적회로 | ILI9488 |
| 결의안 | 320*480 (화소) |
| 모듈 인터 페이스 | 4 와이어 SPI |
| 활성 영역 | 73.44(L))X48.96(W)MM |
| 외형 칫수 | 99.0(L)X54.9(W)MM |
| 작동 온도 | -20C~60C |
| 저장 온도 | -30C~70C |
| 동작 전압 | 3.3V |
| 시각 | 12시 시 |
| 제품 중량 (포함하는 패키지) | 55(g) |
| 수 | 핀 브랜드 | 핀 설명 |
| 1 | VCC | 5.0 전원 입력 |
| 2 | 국민 총수요 | 전력 접지 |
| 3 | CS | LCD 칩 선택 신호, 부 논리 |
| 4 | 나머지 | LCD 재설정 신호, 낮은 수준 리셋 |
| 5 | D/C | 명령 레지스터 선택 |
| 6 | SDI(몰리브덴 실리사이드층) | 제어 데이터 전송 |
| 7 | SCK | 클럭 신호 |
| 8 | 이끌립니다 | 배경 조명 조절, 높은 수준 조명이 3.3V에 연결되었습니다 |
| 9 | SDO(미소 된장국) | SPI 버스 독출 데이터 신호 |
| 10 | t_clk | 터치 SPI 버스 클럭 신호 |
| 11 | t_cs | 터치 스크린 칩 선택 신호, 로-레벨은 가능하게 합니다 |
| 12 | t_din | 터치 SPI 버스 입력 |
| 13 | t_do | 터치 SPI 출력된 버스 |
| 14 | t_irq | 터치가 발견되는 터치 스크린 분할 신호, 낮은 수준 |
