| 모델 번호: | JC3248S035N |
| 모크: | 300 |
| 가격: | ￥58/PCS |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 일 |

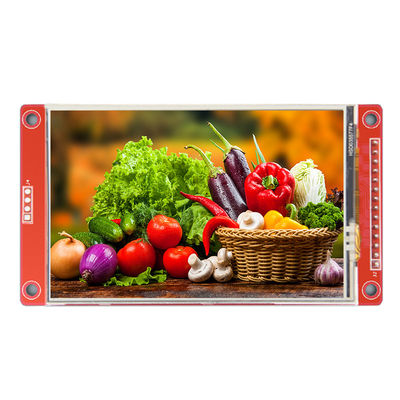

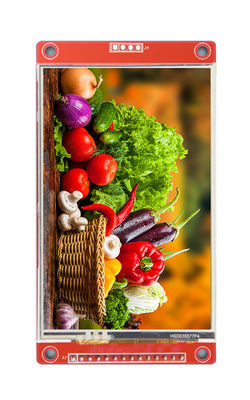

터치 SPI LCD TFT 모듈이없는 3.5 인치 3.5 인치 480*320 TFT 디스플레이 모듈 SPI 패널 드라이버 IC ILI9488 지원
51 mcu, stm32 mcu, arduino 샘플 프로그램을 제공하고 다운로드 링크를 브라우저에 복사하여 정보를 다운로드하십시오.
LCD 모듈 하드웨어 회로는 LCD 디스플레이 제어 회로와 백라이트 제어 회로의 두 부분으로 구성됩니다.
LCD 디스플레이 제어 회로는 제어 핀과 데이터 전송 핀을 포함하여 LCD의 핀을 제어하는 데 사용됩니다.
터치 스크린 제어 회로는 터치 스크린 터치 대응 및 터치 좌표 판독을 제어할 수 있습니다(터치 스크린 옵션).
| 이름 | 모수 |
| SKU | JC3248R035N |
| 디스플레이 색상 | RGB 65K 색상 |
| 터치 모드 | 터치하지 않고 |
| 화면 크기 | 3.5(인치) |
| 유형 | TFT |
| 드라이버 IC | ILI9488 |
| 해결 | 320*480(픽셀) |
| 모듈 인터페이스 | 4선 SPI |
| 활성 영역 | 73.44(세로)X48.96(세로)MM |
| 외형치수 | 99.0(세로)X54.9(세로)MM |
| 작동 온도 | -20℃~60℃ |
| 보관 온도 | -30℃~70℃ |
| 작동 전압 | 3.3V |
| 시야각 | 12시 |
| 제품 중량(패키지 포함) | 50 그램) |
| 숫자 | 핀 라벨 | 핀 설명 |
| 1 | VCC | 5.0 전원 입력 |
| 2 | GND | 전원 접지 |
| 삼 | 씨에스 | LCD 칩 선택 신호, 액티브 로우 |
| 4 | 나머지 | LCD 리셋 신호, 로우 레벨 리셋 |
| 5 | DC | 제어 레지스터 선택 |
| 6 | SDI(모시) | 제어 데이터 전송 |
| 7 | SCK | 클록 신호 |
| 8 | 주도의 | 백라이트 제어, 높은 수준의 조명, 3.3V에 연결 |
| 9 | SDO(미소) | SPI 버스 읽기 데이터 신호 |
| 10 | T_CLK | 터치 SPI 버스 클록 신호 |
| 11 | T_CS | 터치 스크린 칩 선택 신호, 저수준 활성화 |
| 12 | T_DIN | 터치 SPI 버스 입력 |
| 13 | T_DO | 터치 SPI 버스 출력 |
| 14 | T_IRQ | 터치 스크린 인터럽트 신호, 터치가 감지되면 낮은 수준 |
