| 모델 번호: | JC1216S018N |
| 모크: | 300 |
| 가격: | ￥24/PCS |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 일 |

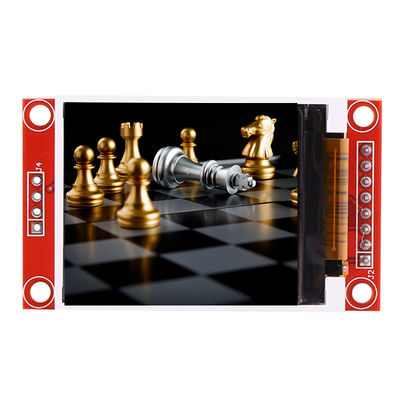

LCD 모듈 하드웨어 회로는 두 파트를 구성합니다 : LCD 디스플레이 제어 회로와 배경 조명 조절 회로.
핀 통제와 자료 전달핀을 포함하여 제어 회로가 익숙한 LCD 디스플레이는 LCD의 핀을 제어합니다.
제어 회로가 익숙한 백라이트는 ON과 OFF라는 것 백라이트를 제어합니다. 물론, 백라이트가 제어되도록 요구되지 않으면, 백라이트 콘트롤 핀은 직접적으로 회로를 사용하지 않고 3.3V 전원 공급기에 연결될 수 있습니다.
● 1.8 인치 컬러화면이 65K 칼라 디스플레이를 지원하고 짙은 색 ·를 드러냅니다
● 128X160 결의안이 display·를 깨끗이 합니다
● 일련인 SPI를 사용하는 것 버스를 탑니다, 단지 디스플레이를 밝히는데 소수의 IO가 걸립니다
SD 카드 slot·에서의 실험을 확대하도록 쉬운 ●
● 군등급은 기준을 처리합니다, 장기 스테이블이 ·로 일합니다
●는 근본적 드라이버 기술 지원을 제공합니다
| 이름 | 매개 변수 |
| SKU | JC1216S018N |
| 표시색 | RGB 65K 색 |
| 터치 방식 | 터치 없이 |
| 화면 크기 | 1.8(inch) |
| 타입 | TFT |
| 구동기 집적회로 | ST7735S |
| 결의안 | 128*160 (화소) |
| 모듈 인터 페이스 | 4 와이어 SPI |
| 활성 영역 | 35.04(L)X28.03(W)MM |
| 외형 칫수 | 58.0(L)X34.7(W)X2.30(H)MM |
| 작동 온도 | -20C~60C |
| 저장 온도 | -30C~70C |
| 동작 전압 | 3.3V |
| 시각 | 12시 시 |
| 제품 중량 (포함하는 패키지) | 15(g) |
| 수 | 핀 브랜드 | 핀 설명 |
| 1 | VCC | 5.0 전원 입력 |
| 2 | 국민 총수요 | 전력 접지 |
| 3 | CS | LCD 칩 선택 신호, 부 논리 |
| 4 | 나머지 | LCD 재설정 신호, 낮은 수준 리셋 |
| 5 | A0 | 명령 레지스터 선택 |
| 6 | SDA | 제어 데이터 전송 |
| 7 | CLK | 클럭 신호 |
| 8 | 이끌립니다 | 3.3V에 연결됩니다 |
