| 모델 번호: | JC2432S028N |
| 모크: | 300 |
| 가격: | ￥45/PCS |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 일 |

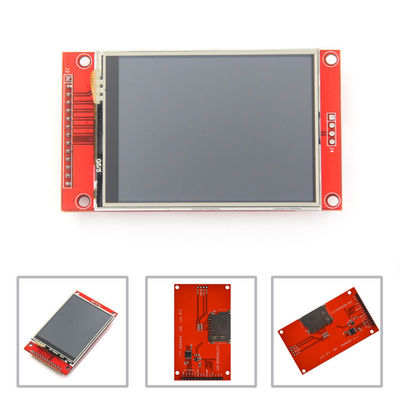

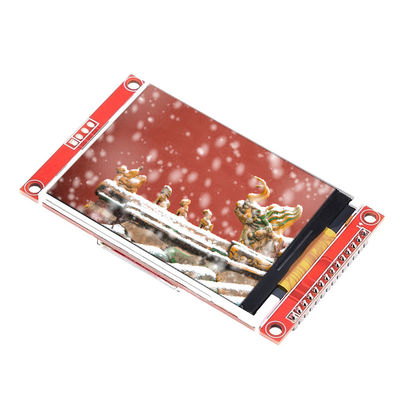

2.8 터치 SPI LCD TFT 모듈 TFT 없는 인치는 2.8 " 240*320 ILI9341 스마트 디스플레이 화면을 드러냅니다
51 MCU를 제공하시오 그러면 stm32 MCU, 아두이노 샘플프로그램은 정보를 다운로드하기 위해 다운로드 링크를 브라우저로 복사합니다
| 이름 | 매개 변수 |
| SKU | JC2432S028N |
| 표시색 | RGB 65K 색 |
| 터치 방식 | 터치 없이 |
| 화면 크기 | 2.8(inch) |
| 타입 | TFT |
| 구동기 집적회로 | ILI9341 |
| 결의안 | 240*320 (화소) |
| 모듈 인터 페이스 | 4 와이어 SPI |
| 활성 영역 | 57.60(L))X43.20(W)MM |

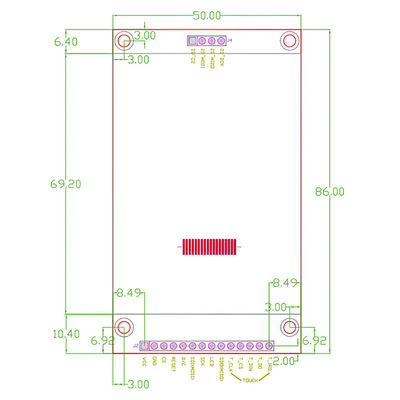

| 외형 칫수 | 86.00(L)X50.00(W)MM |
| 작동 온도 | -20C~60C |
| 저장 온도 | -30C~70C |
| 동작 전압 | 3.3V |
| 시각 | 12시 시 |
| 제품 중량 (포함하는 패키지) | 48(g) |

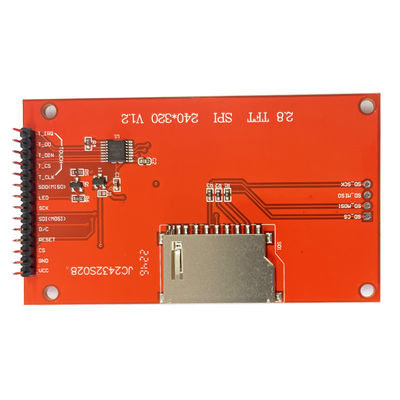

| 수 | 핀 브랜드 | 핀 설명 |
| 1 | VCC | 5.0 전원 입력 |
| 2 | 국민 총수요 | 전력 접지 |
| 3 | CS | LCD 칩 선택 신호, 부 논리 |
| 4 | 나머지 | LCD 재설정 신호, 낮은 수준 리셋 |
| 5 | D/C | 명령 레지스터 선택 |
| 6 | SDI(몰리브덴 실리사이드층) | 제어 데이터 전송 |
| 7 | SCK | 클럭 신호 |
| 8 | 이끌립니다 | 배경 조명 조절, 높은 수준 조명이 3.3V에 연결되었습니다 |
| 9 | SDO(미소 된장국) | SPI 버스 독출 데이터 신호 |
| 10 | t_clk | 터치 SPI 버스 클럭 신호 |
| 11 | t_cs | 터치 스크린 칩 선택 신호, 로-레벨은 가능하게 합니다 |
| 12 | t_din | 터치 SPI 버스 입력 |
| 13 | t_do | 터치 SPI 출력된 버스 |
| 14 | t_irq | 터치가 발견되는 터치 스크린 분할 신호, 낮은 수준 |
