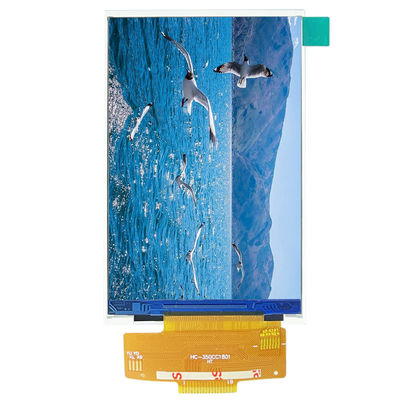

320x480 SPI LCD 디스플레이 ST7796 3.5 인치 Spi Tft Lcd TFT LCD 디스플레이 화면

원래 장소 중국
모델 번호 JC3248A035N-1
최소 주문 수량 500
가격 ¥50/pcs
배달 시간 28 일
지불 조건 L/C (신용장), 전신환
공급 능력 5000 PC / 일

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
사이즈 3.5 인치 결의안 320*480
터치 터치 없이 이름 JC3248A035N-1
JC3248A035N-1 ST7796 외형 칫수 85.5(L)X54.94(W)X2.50(H)MM
강조하다

320x480 SPI LCD 디스플레이

,

ST7796 3.5 인치 SPI TFT LCD

,

ST7796 TFT LCD 디스플레이 화면

메시지를 남겨주세요
제품 설명

3.5 터치 320*480 ST7796 TFT LCD 디스플레이 화면 3.5 " 디스플레이 화면 SPI LCD 없이 조금씩 움직이세요

제품 설명

  • 3.5 인치 320x480 tft LCD 디스플레이.
  • 샘플은 출하가 준비됩니다.
  • 터치 패널은 선택적입니다.
  • 상등품과 낮은 가격, 품질 보증.
  • 제품 라인은 모든 종류의 크기를 완비합니다.
  • 장기 안정적인 공급

생성물 파라미터

이름 매개 변수
SKU JC3248A035N-1
표시색 RGB 65K 색
터치 방식 터치 없이
화면 크기 3.5(inch)
타입 TFT
구동기 집적회로 ST7796
결의안 320*480 (화소)
모듈 인터 페이스 4 와이어 SPI
활성 영역 73.44(L)X48.96(W)MM
외형 칫수 85.5(L)X54.94(W)X2.50(H)MM
작동 온도 -20C~60C
저장 온도 -30C~70C
동작 전압 3.3V
시각 12시 시
제품 중량 (포함하는 패키지) 30(g)

인터페이스 정의



핀 브랜드 핀 설명
1 국민 총수요 전력 접지
2 리셋 LCD 재설정 신호, 낮은 수준 리셋
3 SCL 클럭 신호
4 RS 교육 데이터 선택 L : 교육 H : 자료
5 CS LCD 칩 선택 신호, 부 논리
6 SDA 제어 데이터 전송
7 SDO 제어 데이터 출력
8 국민 총수요 전력 접지
9 VCC 2.8~3.3V 전원 입력
10 레다 백라이트 led 긍정적 극도
11 K1 백라이트 led 부정적 극도
12 K2 백라이트 led 부정적 극도
13 K3 백라이트 led 부정적 극도
14 K4 백라이트 led 부정적 극도
15 XL 터치 x 축
16 YU 터치 Y 축
17 XR 터치 x 축
18 YU 터치 Y 축



320x480 SPI LCD 디스플레이 ST7796 3.5 인치 Spi Tft Lcd  TFT LCD 디스플레이 화면 0320x480 SPI LCD 디스플레이 ST7796 3.5 인치 Spi Tft Lcd  TFT LCD 디스플레이 화면 1
