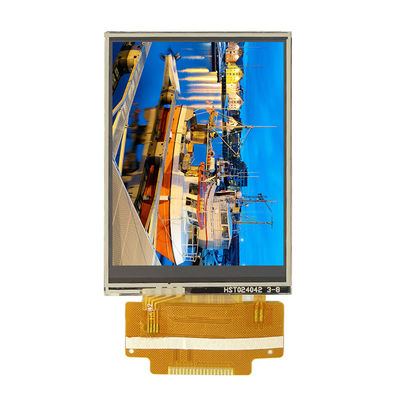

2.4 인치 Tft Lcd 터치 스크린 모듈 240x320 ILI9341V Tft 엘시디 판넬 SPI LCD TFT 모듈

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
이름 | JC2432B024R | 사이즈 | 2.4 인치 |
---|---|---|---|
결의안 | 240*320 | 터치 | 저항 터치 |
시야 각도 | TN 12시 시 | 구동기 집적회로 | ILI9341 |
외형치수 | 60.26(L)X42.72(W)X2.20(H)MM | 모듈 인터 페이스 | 4 와이어 SPI |
강조하다 | 2.4 인치 Tft Lcd 터치 스크린 모듈 240x320,ILI9341V Tft 엘시디 판넬,ILI9341V 2.4 인치 Tft Lcd 터치 스크린 모듈 |
제품 설명
다양한 표준 주문 제작된 LCD와 TFT 모듈, 백라이트로. 우리는 고객들에게 가장 잘 적용에 적합한 해결책과 기술을 제공합니다. 자사 제품은 금융업무 장치, 에너지 계량기 장비, 수속 기계, 재정 가공, 이동 자국 장치, 인텔리전트 홈 해결책, 병원시설과 산업 설비를 포함하는 산업의 넓은 범위에서 적용되었습니다.
2.4 LCD ILI9341V TFT LCD 디스플레이 화면으로 조금씩 움직이세요. 동작 전압 3.3 V DC 전력 공급 장치, 드라이브칩 ILI9341V 결의안 240*320 (화소). 외형치수 60.26(L)X42.72(W)X2.20(H)MM,Viewing 각 TN 12시 시, 모듈 인터 페이스 4 와이어 SPI
이름 | 매개 변수 |
SKU | JC2432A024R |
표시색 | RGB 65K 색 |
터치 방식 | 저항 터치 |
화면 크기 | 2.4(inch) |
타입 | TFT |
구동기 집적회로 | ILI9341V |
결의안 | 240*320 (화소) |
모듈 인터 페이스 | 4 와이어 SPI |
활성 영역 | 48.96(L)X36.72(W)MM |
외형 칫수 | 60.26(L)X42.72(W)X2.20(H)MM |
작동 온도 | -20C~60C |
저장 온도 | -30C~70C |
동작 전압 | 3.3V |
시각 | 12시 시 |
제품 중량 (포함하는 패키지) | 20(g) |
인터페이스 정의
수 | 핀 브랜드 | 핀 설명 |
1 | 국민 총수요 | 전력 접지 |
2 | 리셋 | LCD 재설정 신호, 낮은 수준 리셋 |
3 | SCL | 클럭 신호 |
4 | D/C | 교육 데이터 선택 L : 교육 H : 자료 |
5 | CS | LCD 칩 선택 신호, 부 논리 |
6 | SDA | 제어 데이터 전송 |
7 | SDO | 제어 데이터 출력 |
8 | 국민 총수요 | 전력 접지 |
9 | VCC | 2.8~3.3V 전원 입력 |
10 | 레다 | 백라이트 led 긍정적 극도 |
11 | K1 | 백라이트 led 부정적 극도 |
12 | K2 | 백라이트 led 부정적 극도 |
13 | K3 | 백라이트 led 부정적 극도 |
14 | K4 | 백라이트 led 부정적 극도 |
15 | XL | 터치 x 축 |
16 | YU | 터치 Y 축 |
17 | XR | 터치 x 축 |
18 | YU | 터치 Y 축 |
