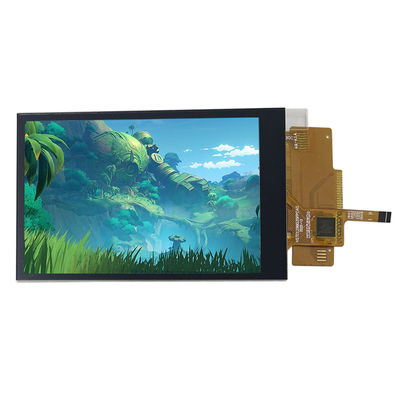

| 모델 번호: | JC3248A035C-1 |
| 모크: | 500 |
| 가격: | ￥69/pcs |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 일 |
| 이름 | 매개 변수 |
| SKU | JC3248A035C-1 |
| 표시색 | RGB 65K 색 |
| 터치 방식 | 전기 용량 터치 |
| 화면 크기 | 3.5(inch) |
| 타입 | TFT |
| 구동기 집적회로 | ST7796 |
| 결의안 | 320*480 (화소) |
| 모듈 인터 페이스 | 4 와이어 SPI |
| 활성 영역 | 73.44(L)X48.96(W)MM |
| 외형 칫수 | 85.5(L)X54.94(W)X4.10(H)MM |
| 작동 온도 | -20C~60C |
| 저장 온도 | -30C~70C |
| 동작 전압 | 3.3V |
| 시각 | 12시 시 |
| 제품 중량 (포함하는 패키지) | 35(g) |
| 수 | 핀 브랜드 | 핀 설명 |
| 1 | 국민 총수요 | 전력 접지 |
| 2 | 리셋 | LCD 재설정 신호, 낮은 수준 리셋 |
| 3 | SCL | 클럭 신호 |
| 4 | RS | 교육 데이터 선택 Ｌ : 교육 Ｈ : 자료 |
| 5 | CS | LCD 칩 선택 신호, 부 논리 |
| 6 | SDA | 제어 데이터 전송 |
| 7 | SDO | 제어 데이터 출력 |
| 8 | 국민 총수요 | 전력 접지 |
| 9 | VCC | 2.8~3.3V 전원 입력 |
| 10 | 레다 | 백라이트 led 긍정적 극도 |
| 11 | K1 | 백라이트 led 부정적 극도 |
| 12 | K2 | 백라이트 led 부정적 극도 |
| 13 | K3 | 백라이트 led 부정적 극도 |
| 14 | K4 | 백라이트 led 부정적 극도 |
| 15 | XL | 터치 x 축 |
| 16 | YU | 터치 Y 축 |
| 17 | XR | 터치 x 축 |
| 18 | YU | 터치 Y 축 |
