| 모델 번호: | JC1216A018N |
| 모크: | 500 |
| 가격: | ￥15/pcs |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 일 |
| 이름 | 매개 변수 |

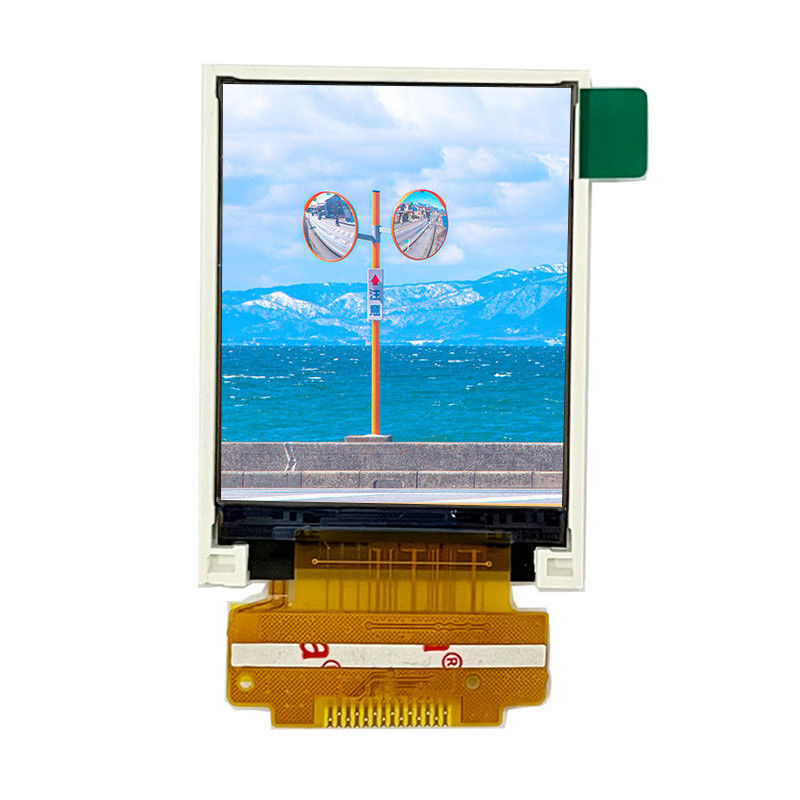

| SKU | JC1216A018N |
| 표시색 | RGB 65K 색 |
| 터치 방식 | 터치 없이 |
| 화면 크기 | 1.8(inch) |
| 타입 | TFT |
| 구동기 집적회로 | ST7735S |
| 결의안 | 128*160 (화소) |
| 모듈 인터 페이스 | 4 와이어 SPI |
| 활성 영역 | 35.04(L)X28.03(W)MM |
| 외형 칫수 | 46.70(L)X34.7(W)X2.30(H)MM |
| 작동 온도 | -20C~60C |
| 저장 온도 | -30C~70C |
| 동작 전압 | 3.3V |
| 시각 | 12시 시 |
| 제품 중량 (포함하는 패키지) | 10(g) |
| 수 | 핀 브랜드 | 핀 설명 |
| 1 | NC | 비어 있는 피트 |
| 2 | 국민 총수요 | 전력 접지 |
| 3 | LEDK | 백라이트 led 부정적 극도 |
| 4 | 레다 | 백라이트 led 긍정적 극도 |
| 5 | 국민 총수요 | 전력 접지 |
| 6 | 리셋 | LCD 재설정 신호, 낮은 수준 리셋 |
| 7 | RS | 명령 레지스터 선택 |
| 8 | SDA | 제어 데이터 전송 |
| 9 | SCL | 클럭 신호 |
| 10 | VCI | 2.8~3.3V 전원 입력 |
| 11 | IOVCC | 2.8~3.3V 전원 입력 |
| 12 | CS | LCD 칩 선택 신호, 부 논리 |
| 13 | 국민 총수요 | 전력 접지 |
| 14 | NC | 비어 있는 피트 |
