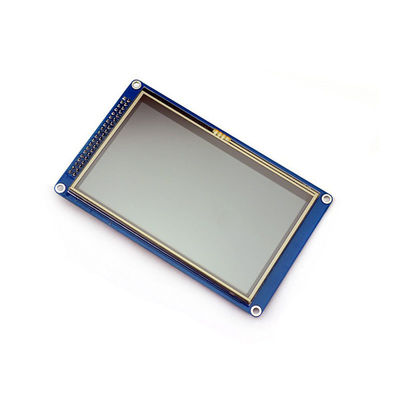

4.3 인치 LCD 디스플레이 모듈 480x272 Tft LCD 디스플레이 SSD1963 컬러 액정 표시 장치 디스플레이 모듈

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x이름 | JC4827M043N | 사이즈 | 4.3 인치 |
---|---|---|---|
터치 방식 | 터치 없이 | 구동기 집적회로 | SSD1963 |
결의안 | 480*272(Pixel) | 외형 칫수 | 120(L)X74(W)MM |
강조하다 | 4.3 인치 LCD 디스플레이 모듈 480x272,480x272 Tft LCD 디스플레이 모듈 SSD1963,SSD1963 컬러 액정 표시 장치 디스플레이 모듈 |
4.3 " 480*272 SSD1963 TFT 디스플레이 화면 LCD TFT 모듈을 접촉하지 않고 4.3 인치
특징 :
1. 4.3 인치 고화질 컬러화면이 16BIT RGB 65K 칼라 디스플레이를 지원하고 짙은 색을 드러냅니다
2. 480x272 결의안, 클리어 디스플레이 효과와 지지 TN 화면
3. 빠른 전송 속도, 16 비트 병렬 모선 절체를 지원합니다
4. 지원 SPI 플래시
5. SD 카드 슬롯이 딸려 있고 SD 카드 확장을 지원합니다
6. 세가지 배경 조명 조절 방법 (일정한 광, GPIO 제어, PWM 제어)를 지원하세요
7. STM32와 C51 플랫폼에게 샘플프로그램을 제공하세요
8. 군등급은 기준을 처리합니다, 장기 스테이블이 일합니다
9. 근본적 드라이버를 위한 기술 지원을 제공하세요
생성물 파라미터 :
표시색 : RGB565 65K 색
분류하세요 : 4.3(inch)
타이핑하세요 : TFT
드라이버 칩 : 아무것도
결의안 : TN : 480x272(Pixel)
모듈 인터 페이스 : 16비트 병렬 포트
터치 스크린식 : 터치 없이
화면표시부 (AA 지역) : 95.04.00x53.858 (밀리미터)
모듈 기판 밑창판 크기 : 120.00x74.00(mm)
작동 온도 : -10C~60C
저장 온도 : -20C~70C
입력 전압 : 3.3V
패키지는 다음을 포함했습니다
TN 화면 저항력이 있는 터치 버전 4.3은 TFT 고화질 컬러화면 *1으로 조금씩 움직입니다
주목하세요 :
와 T로 시작하는 핀은 저항성 터치 스크린의 관련된 핀입니다 ;
비. SD의 초기의 핀은 SD 카드 관련된 핀입니다 ;
C와 F로 시작하는 핀은 SPI 플래시와 관련됩니다 ;
D. 나머지는 LCD 스크린과 관련된 핀입니다 ;
E. SPI 플래시는 납땜질되지 않습니다. 만약 당신이 그것을 사용할 필요가 있다면, 그것 당신 스스로를 납땜질하세요.
포장은 다음을 포함했습니다
1*touch 스크린
이름 | 매개 변수 |
SKU | JC4827M043N |
표시색 | RGB 565 |
터치 방식 | 터치 없이 |
화면 크기 | 4.3(inch) |
타입 | TFT |
구동기 집적회로 | SSD1963 |
결의안 | 480*272(Pixel) |
모듈 인터 페이스 | 40PIN 병렬 포트 |
활성 영역 | 95.04(L))X53.86(W)MM |
외형 칫수 | 120(L)X74(W)MM |
작동 온도 | -20C~60C |
저장 온도 | -30C~70C |
동작 전압 | 3.3V |
시각 | 6시 시 |
핀 스페이싱 | 핀 스페이싱 |
연결 방법 | 2.54개 핀 |
제품 중량 (포함하는 패키지) | 140g |
인터페이스 정의
수 | 핀 브랜드 | 핀 설명 |
1 | 국민 총수요 | 땅 |
2 | 3.3V | 3.3V 전원 입력 |
3 | NC | 비어 있는 피트 |
4 | RS | 등록 / 데이터 셀렉트 신호, 0 : 등록 1 : 자료 |
5 | WR | 기록 작업 |
6 | RD | 읽기 작업 |
7 | DB8 | 데이터 포트 |
8 | DB9 | 데이터 포트 |
9 | DB10 | 데이터 포트 |
10 | DB11 | 데이터 포트 |
11 | DB12 | 데이터 포트 |
12 | DB13 | 데이터 포트 |
13 | DB14 | 데이터 포트 |
14 | DB15 | 데이터 포트 |
15 | CS | LCD 칩 선택 신호, 부 논리 |
16 | f_cs | 플래시 칩 선택 |
17 | 나머지 | LCD 재설정 신호, 낮은 수준 리셋 |
18 | NC | 비어 있는 피트 |
19 | led_a | 배경 조명 조절 긍정 |
20 | NC | 비어 있는 피트 |
21 | DB0 | 데이터 포트 |
22 | DB1 | 데이터 포트 |
23 | DB2 | 데이터 포트 |
24 | DB3 | 데이터 포트 |
25 | DB4 | 데이터 포트 |
26 | DB5 | 데이터 포트 |
27 | DB6 | 데이터 포트 |
28 | DB7 | 데이터 포트 |
29 | t_clk | 터치 SPI 버스 클럭 신호 |
30 | t_cs | 터치 스크린 칩 선택 신호, 낮은 수준은 가능하게 합니다 |
31 | t_din | 터치 SPI 버스 입력 |
32 | NC | 비어 있는 피트 |
33 | t_do | 터치 SPI 출력된 버스 |
34 | t_irq | 터치가 있는 터치 스크린 분할 신호, 낮은 수준 |
35 | sd_do | SD 카드 데이터 출력 핀 |
36 | sd_clk | SD 카드 클럭 핀 |
37 | sd_din | SD 카드 데이터 입력핀 |
38 | sd_cs | SD 카드 선택한 핀 |
39 | NC | 비어 있는 피트 |
40 | NC | 비어 있는 피트 |
