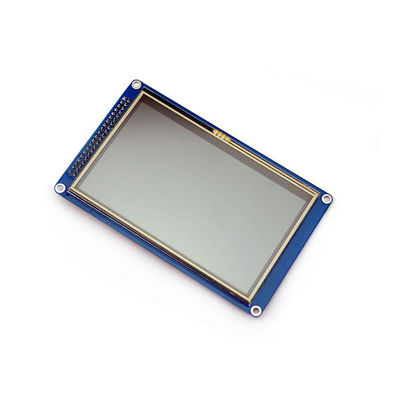

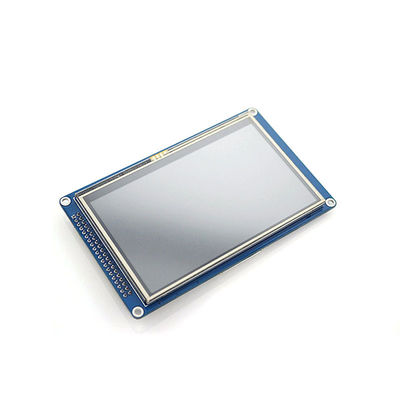

| 모델 번호: | JC4827M043R |
| 모크: | 50PCS |
| 가격: | ￥178/PCS |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 5000PCS/day |
1 : 넓게 사용됩니다
2 : 지원 SPI 플래시
3 : 짜맞춘 SD 카드 슬롯, 지원 SD 카드 확장
4 : 세가지 배경 조명 조절 방법 (일정한 광, GPIO 제어, PWM 제어)를 지원하세요
5 : 480x272 결의안을 지지하시오 그러면 디스플레이 효과는 매우 명백합니다

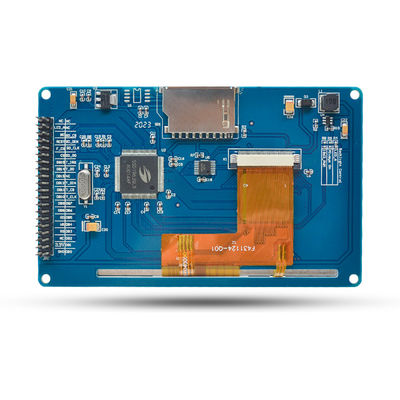

와 Ｔ로 시작하는 핀은 저항성 터치 스크린의 관련된 핀입니다 ;
비. SD의 초기의 핀은 SD 카드 관련된 핀입니다 ;
Ｃ와 Ｆ로 시작하는 핀은 SPI 플래시와 관련됩니다 ;
Ｄ. 나머지는 LCD 스크린과 관련된 핀입니다 ;
E. SPI 플래시는 납땜질되지 않습니다. 만약 당신이 그것을 사용할 필요가 있다면, 그것 당신 스스로를 납땜질하세요.
1*touch 스크린
| 이름 | 매개 변수 |
| SKU | JC4827M043R |
| 표시색 | RGB 565 |
| 터치 방식 | 저항력이 있는 터치 |
| 화면 크기 | 4.3(inch) |
| 타입 | TFT |
| 구동기 집적회로 | SSD1963 |
| 결의안 | 480*272(Pixel) |
| 모듈 인터 페이스 | 40PIN 병렬 포트 |
| 활성 영역 | 95.04(L))X53.86(W)MM |
| 외형 칫수 | 120(L)X74(W)MM |
| 작동 온도 | -20C~60C |
| 저장 온도 | -30C~70C |
| 동작 전압 | 3.3V |
| 시각 | 6시 시 |
| 핀 스페이싱 | 핀 스페이싱 |
| 연결 방법 | 2.54개 핀 |
| 제품 중량 (포함하는 패키지) | 150g |
| 수 | 핀 브랜드 | 핀 설명 |
| 1 | 국민 총수요 | 땅 |
| 2 | 3.3V | 3.3V 전원 입력 |
| 3 | NC | 비어 있는 피트 |
| 4 | RS | 등록 / 데이터 셀렉트 신호, 0 : 등록 1 : 자료 |
| 5 | WR | 기록 작업 |
| 6 | RD | 읽기 작업 |
| 7 | DB8 | 데이터 포트 |
| 8 | DB9 | 데이터 포트 |
| 9 | DB10 | 데이터 포트 |
| 10 | DB11 | 데이터 포트 |
| 11 | DB12 | 데이터 포트 |
| 12 | DB13 | 데이터 포트 |
| 13 | DB14 | 데이터 포트 |
| 14 | DB15 | 데이터 포트 |
| 15 | CS | LCD 칩 선택 신호, 부 논리 |
| 16 | f_cs | 플래시 칩 선택 |
| 17 | 나머지 | LCD 재설정 신호, 낮은 수준 리셋 |
| 18 | NC | 비어 있는 피트 |
| 19 | led_a | 배경 조명 조절 긍정 |
| 20 | NC | 비어 있는 피트 |
| 21 | DB0 | 데이터 포트 |
| 22 | DB1 | 데이터 포트 |
| 23 | DB2 | 데이터 포트 |
| 24 | DB3 | 데이터 포트 |
| 25 | DB4 | 데이터 포트 |
| 26 | DB5 | 데이터 포트 |
| 27 | DB6 | 데이터 포트 |
| 28 | DB7 | 데이터 포트 |
| 29 | t_clk | 터치 SPI 버스 클럭 신호 |
| 30 | t_cs | 터치 스크린 칩 선택 신호, 낮은 수준은 가능하게 합니다 |
| 31 | t_din | 터치 SPI 버스 입력 |
| 32 | NC | 비어 있는 피트 |
| 33 | t_do | 터치 SPI 출력된 버스 |
| 34 | t_irq | 터치가 있는 터치 스크린 분할 신호, 낮은 수준 |
| 35 | sd_do | SD 카드 데이터 출력 핀 |
| 36 | sd_clk | SD 카드 클럭 핀 |
| 37 | sd_din | SD 카드 데이터 입력핀 |
| 38 | sd_cs | SD 카드 선택한 핀 |
| 39 | NC | 비어 있는 피트 |
| 40 | NC | 비어 있는 피트 |
