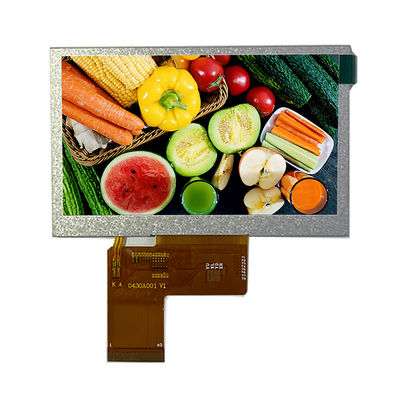

RGB 480x272 Tft LCD 디스플레이 ILI6485A 드라이버 350 밝은 Tft LCD 스크린 모듈 40PIN

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
사이즈 | 4.3 인치 | 결의안 | 480*272 |
---|---|---|---|
터치 | 터치 없이 | 모델들 | JC4827B043N |
구동기 집적회로 | ILI6485A | 동작 전압 | 3.3V |
패널 형태 | TN | ||
강조하다 | RGB 480x272 Tft LCD 디스플레이,480x272 Tft LCD 디스플레이 ILI6485A 드라이버,Tft LCD 스크린 모듈 40PIN |
제품 설명
4.3 Touch480xRGBx272 ILI6485A 드라이버 350 밝은 TFT LCD 디스플레이 모듈 40PIN RGB 없이 조금씩 움직이세요
JC4827B043N은 비정질 실리콘을 통합시키는 칼라 액티브 매트릭스 LCD 모듈입니다
TFT (박막 트랜지스터). 그것은 색 TFT-LCD 패널, 구동기 집적회로, FPC와 백 라이트 유닛으로 구성됩니다. 모듈 디스플레이 영역은 480X272pixels를 포함합니다. 로에스 환경 기준과 이 제품 합의
매개 변수
LCD 사이즈 | 4.3 인치(대각선) |
LCD는 타이핑합니다 | TFT |
결의안 | 800x480 |
모듈 크기 | 105.45x67.2x3mm |
활성 영역 | 95.04x53.856mm |
화소 피치 | . |
뷰잉 방향 | 자유롭게 하세요 |
백라이트 | 이끌립니다 |
구동기 집적회로 | TBA |
저장 온도 | +70에 대한 -30 |
핀
1 | LEDK | 주도하는 드라이버 | 백라이트 음극. | - |
2 | 레다 | 주도하는 드라이버 | 백라이트 음극. | - |
3 | 국민 총수요 | PWR 공급 | 전력 접지. | - |
4 | VCC | PWR 공급 | 디지털 회로를 위한 전원 공급기. | - |
5-12 | R0-R7 | 입출력 | 적색 신호 데이터 버스. | 국민 총수요 / IOVCC |
13-20 | G0-G7 | 입출력 | 녹색 신호 데이터 버스. | 국민 총수요 / IOVCC |
21-28 | B0-B7 | 입출력 | 청색 신호 데이터 버스. | 국민 총수요 / IOVCC |
29 | 국민 총수요 | PWR 공급 | 전력 접지. | - |
30 | PCLK | 입출력 | 도트 클럭 신호. | - |
31 | DISP | 입출력 | 디스플레이 제어 / 대기 모드 선택. | 국민 총수요 / IOVCC |
32 | HSYNC | 입출력 | 수평 동조 입력. | 국민 총수요 / IOVCC |
33 | 수직 동기 신호 | 입출력 | 수직 싱크 입력. | 국민 총수요 / IOVCC |
34 | 드 | 입출력 | 데이터 인가 신호. | 국민 총수요 / IOVCC |
35 | NC | - | 아니오 연결되세요. | - |
36 | 국민 총수요 | PWR 공급 | 전력 접지. | - |
37 | XL | - | TP는 신호를 남겼습니다. | - |
38 | 야드 | - | TP 다운 신호. | - |
39 | XR | - | TP 올바른 신호. | - |
40 | YU | - | TP 업 신호. | - |
